Caterpillar 3116 збирання двигуна

Caterpillar 3116 збирання двигуна

Короткі характеристики двигуна:
Робочий об'єм – 6.6л
Потужність – 230л/с
Число та розташування циліндрів – 6, рядне.
Тож почнемо)))

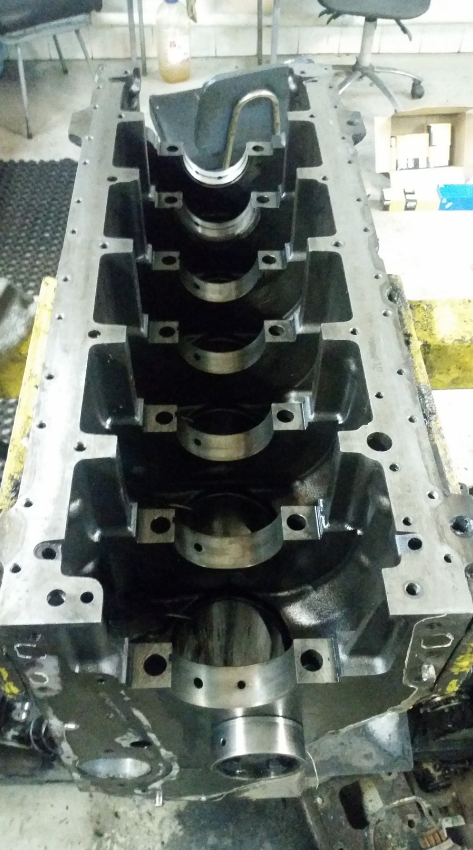

У нас в розпорядженні

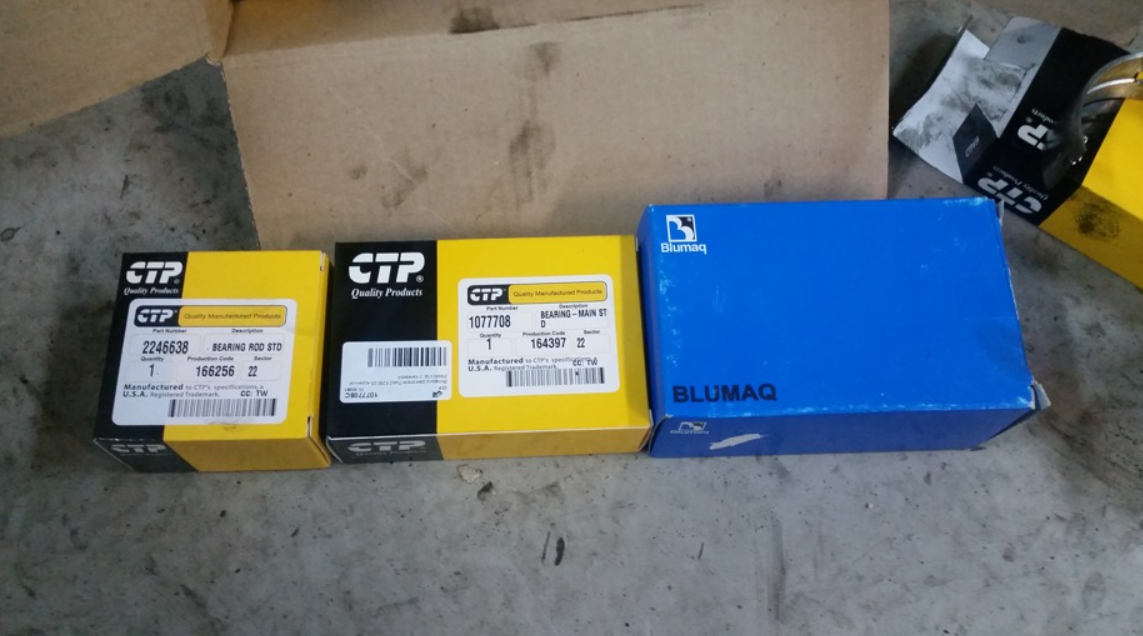

Вкладиші шатунні та корінні

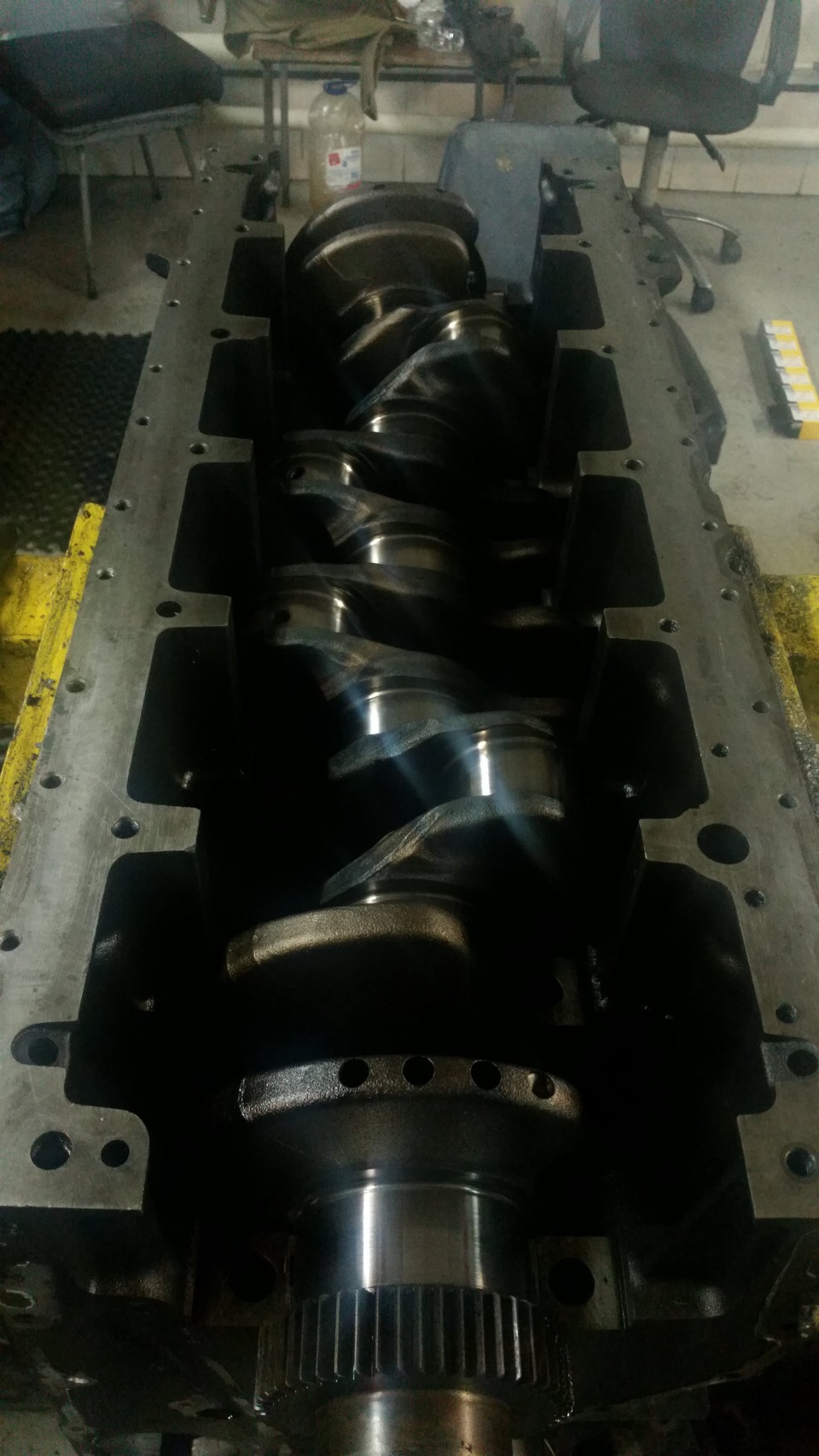

Насухо протираємо.

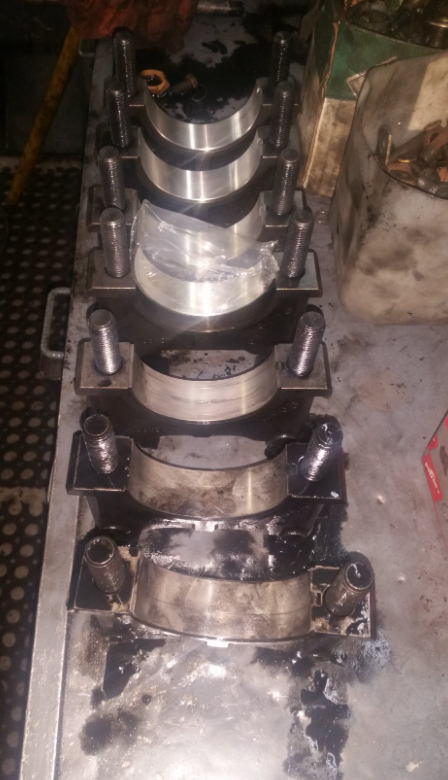

Встановлюємо вкладиші на кришки. Так само спочатку насухо їх протерши. Після встановлення вкладишів змастити їх маслом. Важливо не переплутати вкладки! на блок встановлюємо з проточкою та отвором.

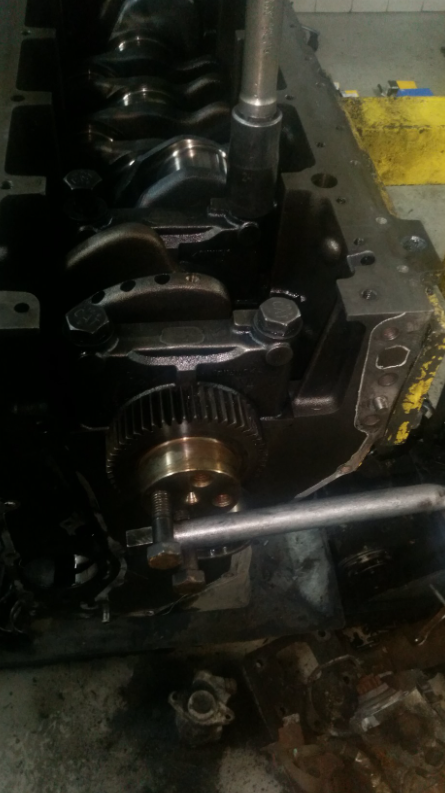

Кришки встановлюємо так, щоб вкладки були замком до замку. Після встановлення кожної з кришок провертаємо колінвал, щоб не було непередбачених ситуацій, мало що станеться.

Кажний поршень має три кільця: (знизу догори) маслознімне, компресійне з проточкою, компресійне без проточки.

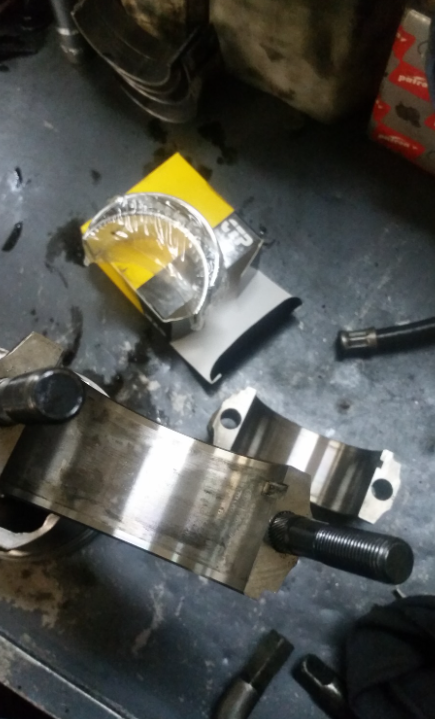

На шатуни, встановлюємо шатунні вкладиші, за таким самим принципом, як і корінні вкладиші.

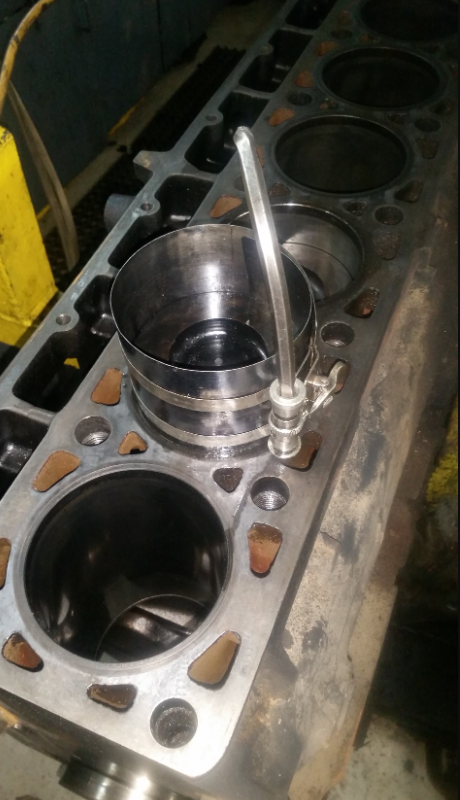

За допомогою опресування поршневих кілець, встановлюємо поршня в циліндри. Для зручності встановлення шатунні шийки бажано опустити у нижню мертву точку. Так само слід звернути увагу на форсунки, що подають масло на стінки циліндра і при встановленні поршнів не пошкодити їх.

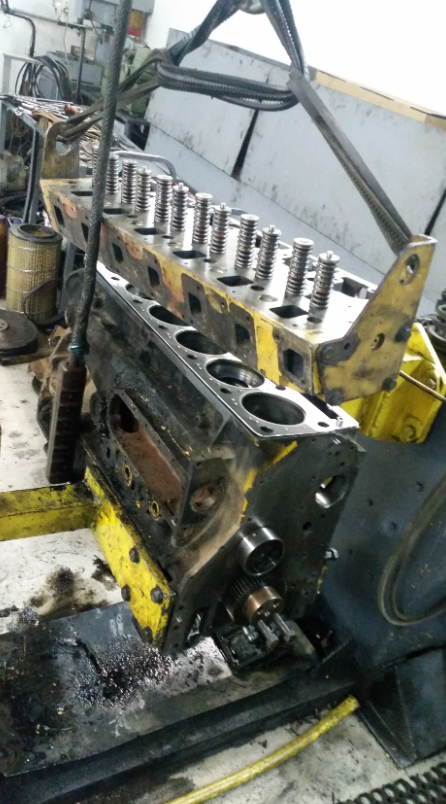

Зачищаємо поверхню блоку циліндрів від бруду, встановлюємо прокладку ГБЦ, та встановлюємо саму голову.

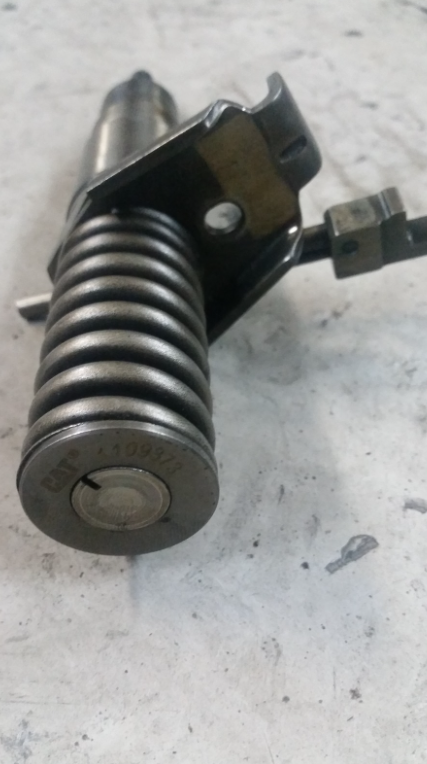

На форсунці міняємо гумові кільця ущільнювачів. І встановлюємо її в ГБЦ, попередньо змастивши її маслом, для полегшення установки.

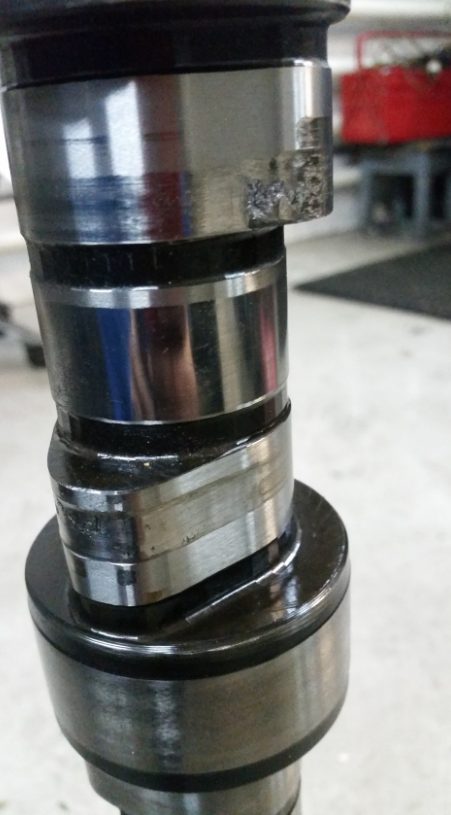

Встановлюємо розподільний вал. Ось приклад розподільного валу, який не підлягає встановленню через дефекти.

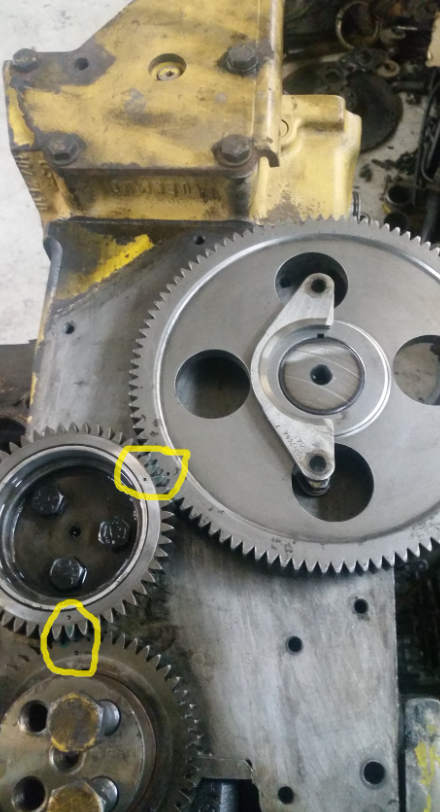

При встановленні розподільного валу поєднуємо мітки. Перший знаходиться у верхній мертвій точці (ВМТ).

Встановлюємо ролики штовхачів. Така кришка містить 6 роликів, які відповідають за 2 циліндри (випуск, форсунка, впуск).

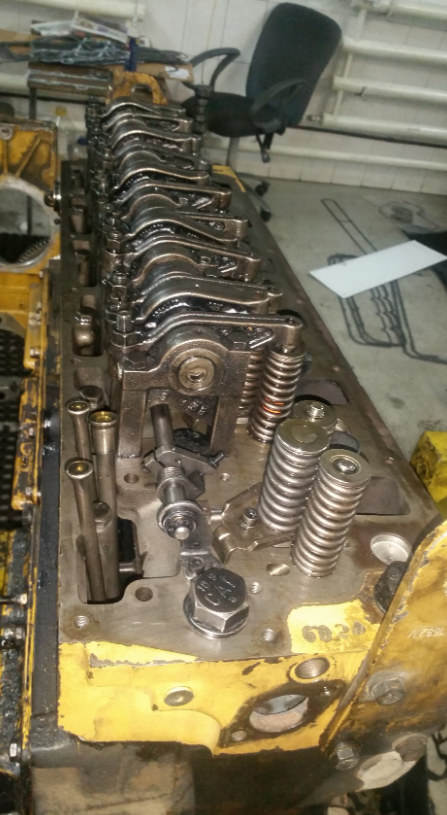

Дійшли до коромисел і штовхачів. Місця їх зіткнень оброблюємо маслом, щоб в перші секунди пуску двигуна, він не працював на суху.

Регулюємо клапан. Випуск - 0.64мм, впуск-0.38мм. Форсунка-65,72
