Як правильно встановити DUOCONE ущільнення?

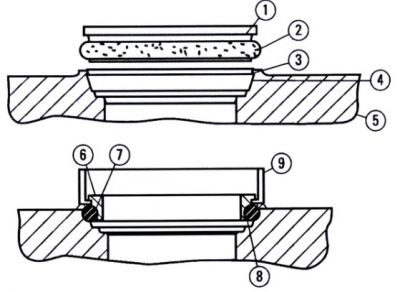

1. Ущільнювальна поверхня
2. Кільце круглого перерізу
3. Кромка упору корпусу
4. Упор корпусу
5. Корпус посадкового отвору
6. Поверхня кільцевого ущільнення
7. Скіс кільцевого ущільнення, затискний конус
8. Кромка упору кільцевого ущільнення, що утримує буртик.
9. Монтажний інструмент

Інструменти, необхідні для монтажу:

Безворсові серветки, т.к. будь-які порошинки та частинки ворсу негативно позначаться на герметичності роботи доуконів. Нагадаємо, герметичність досягається за рахунок високої точності притирання металевих кілець один до одного. Шорсткість (Ra) не перевищує 0,1-0,2 мкм, а площинність досягає до 0,0015 мм. Спеціальний монтажний інструмент (див. п. 9 на малюнку вище) - тільки для ущільнень з гумовими кільцями круглого перерізу. Штангенциркуль та/або інструментальна лінійка для вимірювання зазору між ущільненнями.

Дозволені речовини для монтажу:

• Ізопропиловий спирт
• Водозмішувана мастильно-охолодна рідина (Houghto-Grind 60 CT)
• Очисник Quaker® Solvo Clean 68-RAH
• Уайт-спірит
• Етанол
• Трихлоретан
• Перхлоретилен

Заборонені речовини для монтажу:

• Консистентне мастило
• олія
• Рідини, що залишають масляну плівку
• Рідини, які не випаровуються швидко
• Рідини, що руйнують еластомірне кільце

Заборонено!

Змащування кілець круглого перерізу маслом або консистентним мастилом, тому що це призведе до їх підкручування, перекручування та ковзання щодо металевих кілець і функціональність буде порушена.



1. Уважно перевірте місця вузлів, до яких буде встановлено доуконове ущільнення. На них не повинно бути сколів, тріщин, задир, задирок тощо — все, що зможе зруйнувати гумове ущільнення.

2. Ретельно очистіть деталі корпусів вузлів, що контактують з кільцями з еластомеру від масла, мастила, бруду, металевої стружки, пилу тощо.

3. Протріть поверхні корпусів вузлів чисто безворсовими серветками, змоченими розчинником і витріть насухо.

4. Відкрийте упаковку механічного торцевого ущільнення виключно перед встановленням. Не допускайте його забруднення або пошкодження поверхонь, які були оброблені з високою точністю. Виключіть ризик випадкового падіння чи подряпання поверхонь металевих кілець. Не торкайтеся кільця круглого перерізу рукавичками, на яких є сліди олії.

5. Якщо встановлюєте силіконові кільця, їх можна попередньо охолодити протягом 5 хвилин при температурі від -40С до -18С. Це дозволить спростити початковий монтаж у корпус вузла. Для подальшого монтажу ущільнення необхідно нагрітися до кімнатної температури.

Збірка

1. Розташуйте гумове кільце на нижній частині затискного конуса металевого кільця. Переконайтеся, що гумове кільце прямо і не перекручується. Будьте обережні і не допускайте надрізів або задир під час процесу встановлення. Це призведе до підтікання олії в майбутньому.

2. Для полегшення монтажу змочіть отвір і кільце круглого перерізу уайт-спіритом або етанолом за допомогою безворсових серветок, чистого кисті з поролонової губки або зануривши в рідину, як вказано на малюнку знизу. При монтажі нижня половина гумового кільця має бути вологою.

3. Скористайтеся монтажним інструментом для встановлення ущільнення в корпус під прямим кутом. Ущільнення меншого діаметра втисніть різким рухом під кромку корпусу. Ущільнення більшого діаметру, які неможливо втиснути різкими поштовхами, слід вбивати гумовим молотком, ударяючи на сторони монтажного інструменту.

Заборонено!

Ударяти безпосередньо по металевому кільцю, тому що воно виготовлене з легованого чавуну і може тріснути або зламатися при різкому ударі або сильному впливі при перекосі.

4. Перевірте висоту встановленого ущільнення (А) у чотирьох місцях (кожній чверті по колу), використовуючи штангенциркуль та/або інструментальну лінійку. Різниця у висоті по всій довжині кільця не повинна перевищувати 1,0 мм. Якщо необхідні невеликі коригування, не тягніть і не вдавлюйте кільце. Використовуючи монтажний інструмент, опускайте ущільнення вниз, а користуючись руками рівномірно тягніть вгору.

5. Нанесіть тонкий шар олії по всій поверхні металевого кільця по плямі контакту "метал-метал" між двома металевими кільцями доукона. Олія не повинна контактувати з будь-якими іншими поверхнями.
6. Ви можете розпочати монтаж другої частини двоконусного ущільнення.

Неправильний монтаж.
Як розпізнати, чим загрожує та як виправити?

• Гумове кільце може скручуватися, якщо воно було не змочене повністю під час встановлення або на ньому є порізи та задираки.
• Скручування, вигини, зсув, здуття та деформація еластомірного кільця є результатами помилок у монтажі ущільнення.
• Слід вийняти ущільнення з корпусу і повторити процес з початку, якщо очевидні результати помилок установки.
• Для запобігання прослизання необхідно дочекатися повного випаровування зволожуючого мастила перед монтажем наступної деталі.

Під час встановлення комплекту доуконових ущільнень переконайтеся, що обидва корпуси правильно підігнані та відцентровані. Повільно зведіть обидва корпуси разом.

Якщо гумове кільце ковзає у всіх положеннях, воно перекручуватиметься, змушуючи металеве кільце також зміщуватися.
Будь-які коливання ущільнення говорять про зміщення, що в подальшому призведе до попадання бруду у вузол. /span>

Якщо комплект ущільнень розбирається в процесі ремонту, необхідно встановити новий комплект навіть якщо межа зносу не досягнута. При повторному монтажі не можна встановити використані раніше ущільнення в те саме положення. Після відносно нетривалої експлуатації поверхні стику притираються по плямі контакту. Сліди зносу ущільнювальних поверхонь більше не відповідатимуть, що призведе до постійних підтікань олії та повного порушення герметичності вузла.

Про гарантію

На кожну партію наших доуконів видається технічний паспорт.
На наші ущільнення діє гарантійний термін - 12 місяців або більше за погодженням умов експлуатації з технічним відділом.

Гарантійні зобов'язання не поширюються у таких випадках:
1. Часткова заміна складових повного комплекту, що поставляється
2. Порушення правил встановлення чи умов експлуатації, у т.ч. експлуатація та монтаж з речовинами, які спричиняють руйнування еластомеру.
