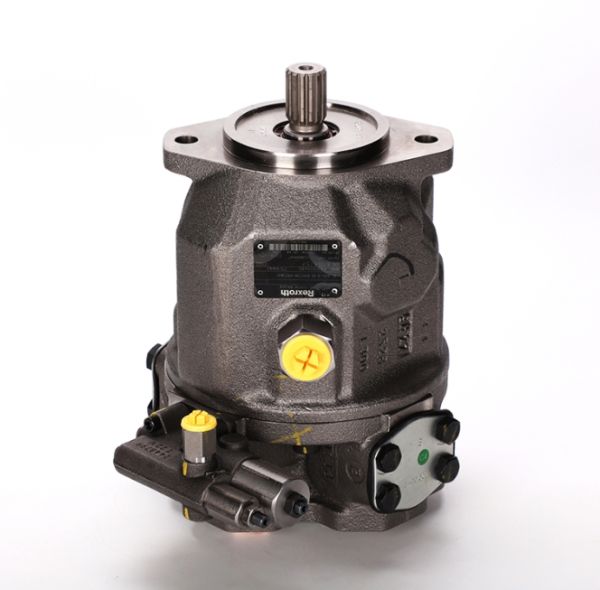

Гидравлический насос в сборе

Гидравлические насосы подают жидкость под давлением гидромотору. Без них было бы невозможно питать многие машины, используемые в промышленности, а также многие специализированные транспортные средства.

Гидравлический насос превращает механическую энергию, подаваемую приводным двигателем (внутреннего сгорания, электрическим), в гидравлическую энергию, содержащуюся в рабочей среде, которая накачивается в систему под соответствующим давлением и мощностью. Это можно сделать разными способами. Отсюда большое количество типов гидронасосов – лопастных, шестеренных, винтовых и поршневых. Шестеренные гидронасосы делятся на односекционные и многосекционные, а поршневые – на одноструйные и двухструйные. Тем не менее, вне зависимости от типа, каждый насос имеет одинаковую задачу.

Многопоршневые насосы

Многопоршневой насос состоит из нескольких или дюжины маленьких поршневых насосов, размещенных в одном корпусе. Аксиально-поршневые насосы делятся на радиальные и аксиальные. Принцип действия в обоих случаях одинаков. Поршние насосы, расположенные в корпусе, опираются на наклонный диск или эксцентриковое кольцо в радиальном насосе. Вращательное движение кольца или диска заставляет поршни совершать возвратно-поступательное движение. Итак, удовольствие всасывается и давит. Аксиально-поршневые насосы не снабжены клапанами. Их роль выполняет распределительный диск в осевом насосе или распределительный вал в радиальном. Они вращаются вместе с кольцом или диском, соединяя рабочие пространства цилиндра поочередно с впитывающим или нагнетательным трубопроводом.

Шестеренчатые насосы

Шестеренчатые насосы являются насосами постоянного объема.Они отличаются простотой конструкции и высокой надежностью. Диапазон давления от 3,5 до 28 МПа, а геометрические мощности от 0,6 до 400 см³/об. Мощность насоса зависит от геометрической мощности и частоты вращения двигателя. Эффективность шестеренных насосов зависит от температуры жидкости, поскольку вязкость жидкости уменьшается с повышением температуры. Существует два типа зубчатых насосов: с наружной сеткой и внутренней сеткой.

Лопаточные насосы

Лопастные насосы через их деликатную конструкцию используются только для перекачки газов и чистых и самосмазочных жидкостей. Ключевым конструктивным элементом пластинчатых насосов является крыльчатка. Энергия от пружин распространяет лопасти к телу. При движении рабочего колеса лопасти перемещают рабочее тело из всасывающей камеры в межлопастное пространство. Традиционно используются в гидроприводах станков. Давление, достигаемое в этих насосах, составляет до 6 МПа при производительности 3 дм³/с и частоте вращения 3000 об/мин. В зависимости от конструктивного решения, они могут работать как вакуумные насосы, воздушные компрессоры или жидкостные насосы.

Винтовые насосы

Конструкция винтовых насосов основана на червячном винте, который за счет вращения обеспечивает принудительную циркуляцию рабочей среды. Жидкость, закрытая в промежутках между винтом и корпусом насоса, передается со стороны всасывания в нагнетательный насос. Червячный насос, как и многопоршневой, не имеет клапанов. Производительность винтовых насосов до 0,2 м3/с, достигается давление при частоте вращения до 18 000 об/мин – 20 МПа. Винтовые насосы несколько менее эффективны, чем шестеренные.
