Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A10VO140, A10VSO140

Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A10VO140, A10VSO140

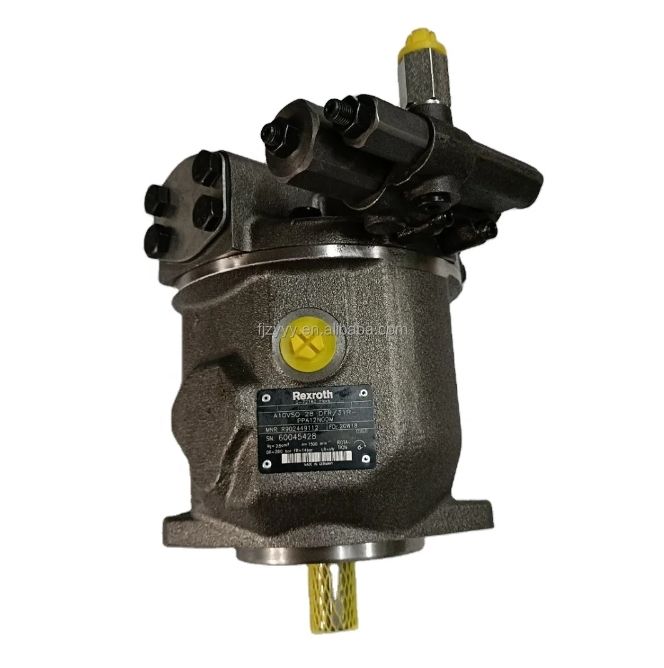

Гидронасосы Bosch RexRoth A10VO140 и A10VSO140 – это осевые поршневые регулируемые насосы с наклонным блоком, широко используемые в гидравлических системах мобильной и стационарной техники. Они известны своей высокой надежностью, долговечностью и эффективностью.

Технические характеристики

• Тип насоса: Осевой поршневой регулируемый насос с наклонным блоком
• Максимальное рабочее давление: 350 бар
• Пиковое давление: 400 бар
• Рабочий объем: 140 см³/об
• Максимальная скорость вращения: 1800 об/мин
• Температура рабочей жидкости: от -20°C до +90°C
• Вязкость рабочей жидкости: 10-100 мм²/с

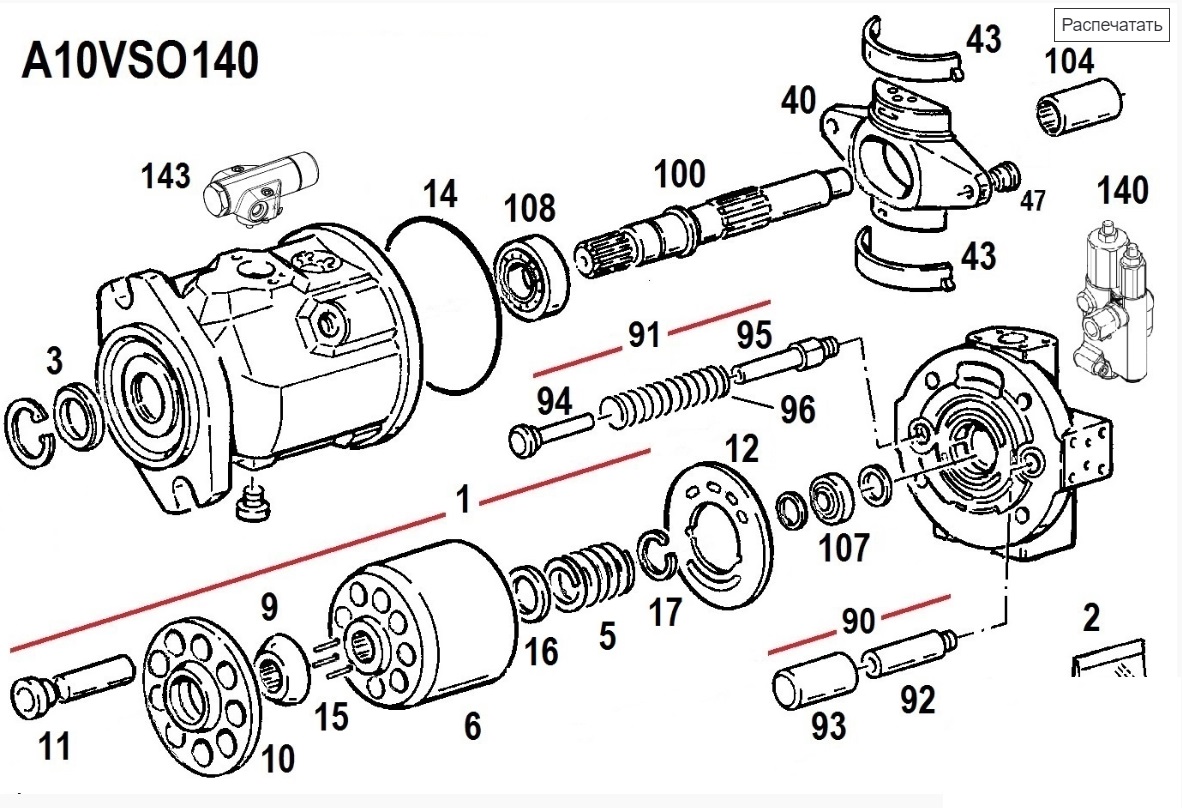

Позиция             Наименование

• 1             Группа вращения
• 2             Комплект уплотнений
• 3             Манжета вала 50x72x7
• 5             Пружина блока
• 6             Блок цилиндров 140x113,5
• 9             Шарнир
• 10          Прижимная пластина
• 11          Поршень с башмаком 25x88
• 12          Распределитель R
• 12          Распределитель M
• 12          Распределитель L
• 15          Стойка
• 16          Упорное кольцо пружины блока 54,4x3
• 16          Упорное кольцо пружины блока 57x3
• 17          Стопорное кольцо
• 40          Поворотная плита L
• 40          Поворотная плита L DFRL
• 40          Поворотная плита R
• 40          Поворотная плита R DFRL
• 43          Подшипник скольжения
• 63          Кулиса обратной связи
• 90          Поршень 92 + цилиндр 93
• 91          Поршень 94 + цилиндр 95
• 96          Пружина наклона
• 100        Ведущий вал T13d44.4 L347.5 T26d34.7
• 100        Ведущий вал d44.4 (шпонка) L375 T26d34.7
• 100        Ведущий вал d45 (шпонка) L364 T26d34.7
• 100        Ведущий вал T14d31.3 L326.5
• 100        Ведущий вал d45 (шпонка)  L337
• 100        ORIG Ведущий вал T14xT26xL355
• 100        Ведущий вал T13d44.4 L320
• 100        Ведущий вал T13d44.4 L347 T22d34.7
• 100        Ведущий вал d44.4 (шпонка) L320
• 100        Ведущий вал d45 (шпонка) L364 T22d34.7
• 100        Ведущий вал d44.4 (шпонка) L347 T22d34.7
• 104        Муфта T26-T13
• 104        Муфта T26-T13
• 104        Муфта T22-T13
• 104        Муфта T22-T15
• 104        Муфта T22-T17
• 104        Муфта T22-T13
• 107        Малый подшипник вала 35x72x24,5 h19
• 108        Большой подшипник вала 50,05x101x5x37,5 h27
• 125        Корпус крышка левая (12N00)
• 125        Корпус крышка правая (12N00)
• 140        Регулятор DRG
• 140        Регулятор DFR1 A4VS ZDRG /30 P
• 140        Регулятор DFR, DFLR A4VS ZDR /30 P
• 140        Регулятор DR
• 143        Управляющий клапан LR
• ■            гидронасос S A10VSO140DFR/31R-PSD62N00
• ■            Насос A10VSO140DFR/31R-PPB12K26

Перечень работ по ремонту и наладке

1. Диагностика

1. Визуальный осмотр: Проверка на наличие внешних повреждений, утечек масла и состояния уплотнений.
2. Измерение производительности: Оценка эффективности насоса путем измерения его рабочих характеристик (подачи и давления).
3. Проверка уровня шума и вибраций: Оценка уровня шума и вибраций, которые могут указывать на износ внутренних компонентов.

2. Разборка насоса

1. Дренаж масла: Слив рабочей жидкости из насоса.
2. Демонтаж внешних элементов: Снятие крышек, уплотнений и других внешних частей насоса.
3. Разборка внутренних компонентов: Демонтаж поршней, валов, подшипников и других внутренних частей для дальнейшей оценки.

3. Оценка состояния компонентов

1. Проверка износа: Визуальная и инструментальная оценка состояния поршней, цилиндров, валов и подшипников.
2. Измерение критических размеров: Использование микрометров и других инструментов для измерения критических размеров и допусков.

4. Замена или ремонт компонентов

1. Замена изношенных деталей: Установка новых поршней, уплотнений, подшипников и других элементов.
2. Ремонт: Если возможно, ремонт и восстановление изношенных компонентов.

5. Сборка насоса

1. Сборка внутренних компонентов: Установка поршней, валов, подшипников и других внутренних частей.
2. Монтаж внешних элементов: Установка крышек, уплотнений и других внешних частей насоса.
3. Заправка маслом: Заполнение насоса рабочей жидкостью.

6. Наладка и тестирование

1. Проверка на стенде: Запуск насоса на испытательном стенде для проверки его работы под нагрузкой.
2. Измерение параметров: Определение производительности, давления, уровня шума и вибраций после ремонта.
3. Настройка параметров: Регулировка давления, подачи и других параметров для соответствия требованиям.

Советы по эксплуатации

1. Регулярная замена масла: Следите за качеством и уровнем рабочей жидкости, проводите её замену в соответствии с рекомендациями производителя.
2. Проверка уплотнений: Регулярно проверяйте состояние уплотнений и, при необходимости, заменяйте их.
3. Избегайте перегрузок: Не допускайте работы насоса при давлениях и нагрузках, превышающих указанные в технических характеристиках.
4. Контроль температуры: Следите за температурой рабочей жидкости, не допускайте её перегрева.
5. Регулярные осмотры: Проводите регулярные осмотры и диагностику насоса для предотвращения износа и поломок.

Качественная диагностика, своевременный ремонт и точная наладка гидронасосов Bosch RexRoth A10VO140 и A10VSO140 гарантируют их надежную и долгосрочную работу. Следуйте рекомендациям по эксплуатации и обслуживанию, чтобы минимизировать риски поломок и увеличить срок службы оборудования.
