Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A4VG125

Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A4VG125

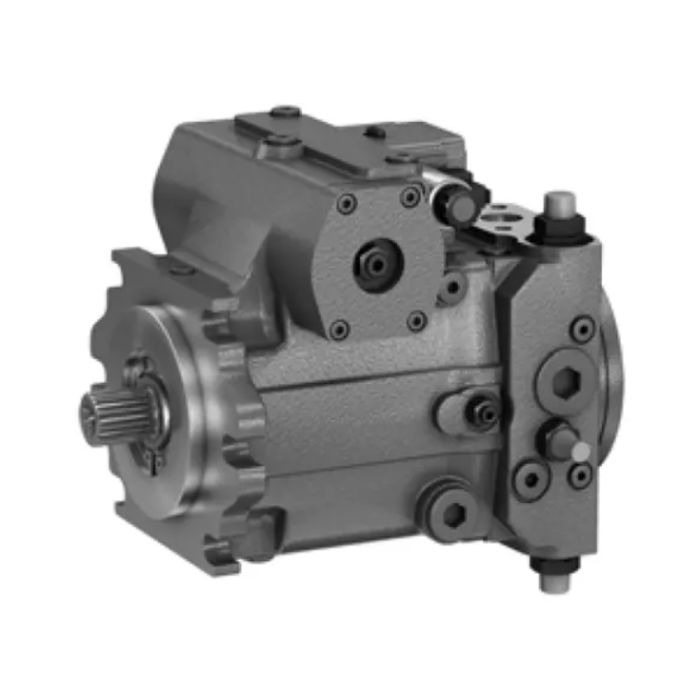

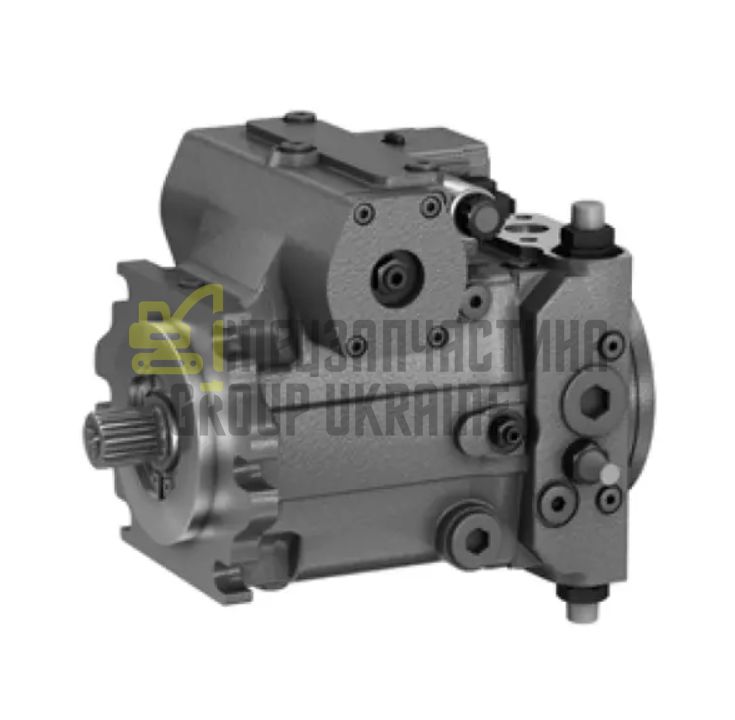

Гидронасос Bosch RexRoth A4VG125 — это аксиально-поршневой насос с переменным рабочим объемом, широко используемый в различных гидравлических системах. Он известен своей высокой эффективностью, надежностью и долговечностью.

Технические характеристики

• Рабочий объем: 125 см³/об
• Максимальное рабочее давление: 400 бар
• Номинальное давление: 350 бар
• Максимальная частота вращения: 2400 об/мин
• Максимальный поток: 300 л/мин (при 2400 об/мин)
• Тип управления: электрогидравлический регулятор или механический регулятор

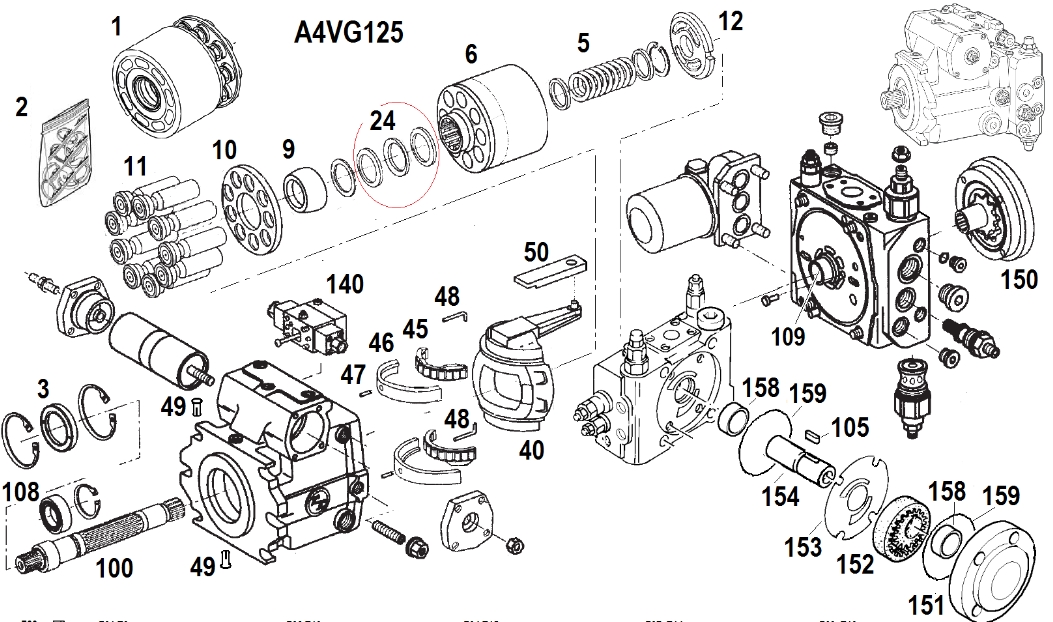

Позиция             Наименование

• 2             Комплект уплотнений
• 3             Манжета 55x90x7 (FKM)
• 5             Пружина блока
• 6             Блок цилиндров 135x116.5
• 9             Шарнир
• 10          Прижимная пластина
• 11          Поршень с башмаком 22.2x90
• 12          Распределитель L
• 12          Распределитель R
• 16          Упорное кольцо под шарнир
• 16          Упорное кольцо в блок
• 24          Тарельчатая пружина
• 40          Поворотная плита (под седло 19)
• 40          Поворотная плита (под седло 17)
• 45          Роликовый подшипник (под седло 19)
• 45          Роликовый подшипник (под седло 17)
• 46          Седло подшипника (шир. обоймы 19)
• 46          Седло подшипника (шир. обоймы 17)
• 48          Скрепка крючок
• 100        Ведущий вал T13d43.6 L333.5
• 100        Ведущий вал T15d50.8 L346.5
• 100        Ведущий вал T21d45 L318.8
• 100        Ведущий вал T18d40 L313.5 T26d34.7
• 100        Ведущий вал шпоночный
• 100        Ведущий вал T13d44.5 L333.5
• 108        Большой подшипник вала 50x90x23
• 124        Корпус без нижней крышки
• 125        Корпус-крышка
• 140        Регулятор HD
• 150        Шестерённый насос F07 T14
• 150        Шестерённый насос F02 T13d101.6
• 150        Шестерённый насос F69 T13d152.4
• 150        Шестерённый насос F04 T15d101.6
• 150        Шестерённый насос F00 глух.
• 150        Шестерённый насос F01 T9 d82.5
• 151        Корпус НШ F69
• 151        Корпус НШ F00 гл.
• 151        Корпус НШ F02
• 153        Пластина скольжения НШ
• 154        Вал-муфта НШ F07 T14-T26
• 154        Вал-муфта НШ F00 T26-T0 (глухая)
• 154        Вал-муфта НШ F02 T13-T26
• 158        Втулка скольжения 50x2.5x15
• 159        Резиновое кольцо 152.4x3.5
• 159        Резиновое кольцо 120x3.5
• 159        Резиновое кольцо 101.3x2.6
• ■            Приставное дно
• ■            Болт (M12x40)
• ■            Приставное дно
• ■            Стопорное кольцо НШ

Перечень работ, выполняемых специалистами «СпецЗапчасть ГРУПП» в процессе ремонта, диагностики и наладки

Диагностика

1. Визуальный осмотр:

   • Проверка насоса на наличие утечек масла, внешних повреждений и износа.
   • Осмотр состояния уплотнений и прокладок.

2. Проверка давления:

   • Измерение давления на входе и выходе насоса с использованием манометров.
   • Сравнение полученных значений с техническими характеристиками.

3. Анализ масла:

   • Проведение анализа гидравлического масла на наличие загрязнений и металлических частиц.

4. Проверка производительности:

   • Измерение потока жидкости на выходе насоса при различных рабочих режимах.
   • Сравнение данных с номинальными характеристиками насоса.

Ремонт

1. Разборка:

   • Разборка насоса с использованием специальных инструментов.
   • Детальный осмотр внутренних компонентов, таких как поршни, цилиндры, клапаны и подшипники.

2. Очистка:

   • Очистка всех деталей от загрязнений и остатков масла.
   • Использование чистящих средств, рекомендованных производителем.

3. Замена деталей:

   • Замена всех изношенных или поврежденных деталей на оригинальные запчасти.
   • Особое внимание уделяется уплотнениям, прокладкам и другим критически важным компонентам.

4. Сборка:

   • Сборка насоса в обратной последовательности.
   • Использование нового комплекта уплотнений и прокладок при сборке.

Наладка и тестирование

1. Заполнение маслом:

   • Заполнение насоса качественным гидравлическим маслом, соответствующим спецификациям.

2. Первый запуск:

   • Запуск насоса на низких оборотах для проверки наличия утечек и правильности сборки.
   • Постепенное увеличение оборотов до номинальных значений.

3. Регулировка параметров:

   • Регулировка давления и производительности насоса в соответствии с требованиями.
   • Настройка управления насоса (электрогидравлический регулятор или механический регулятор).

4. Финальное тестирование:

   • Проведение финальных тестов на различных рабочих режимах.
   • Проверка стабильности работы насоса и соответствия техническим характеристикам.

Советы по наладке и дальнейшей эксплуатации

1. Использование качественных материалов:

   • Используйте только оригинальные запасные части и качественное гидравлическое масло, соответствующее рекомендациям производителя.

2. Регулярное обслуживание:

   • Проводите регулярное профилактическое обслуживание насоса, включая замену масла и фильтров, проверку состояния уплотнений и прокладок.

3. Контроль параметров:

   • Регулярно проверяйте давление и производительность насоса, сравнивая полученные значения с номинальными характеристиками.

4. Соблюдение условий эксплуатации:

   • Соблюдайте рекомендации производителя по рабочим условиям, включая температурные режимы и допустимые нагрузки.

5. Обращение к профессионалам:

   • Для проведения сложных ремонтов и наладки насоса обращайтесь в специализированные сервисные центры, такие как «СпецЗапчасть ГРУПП».

Для получения более детальных инструкций и рекомендаций по ремонту и обслуживанию гидронасоса Bosch RexRoth A4VG125, обратитесь к официальной документации и специалистам производителя.
