Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A4VG40

Ремонт, диагностика, наладка гидронасоса Bosch RexRoth A4VG40

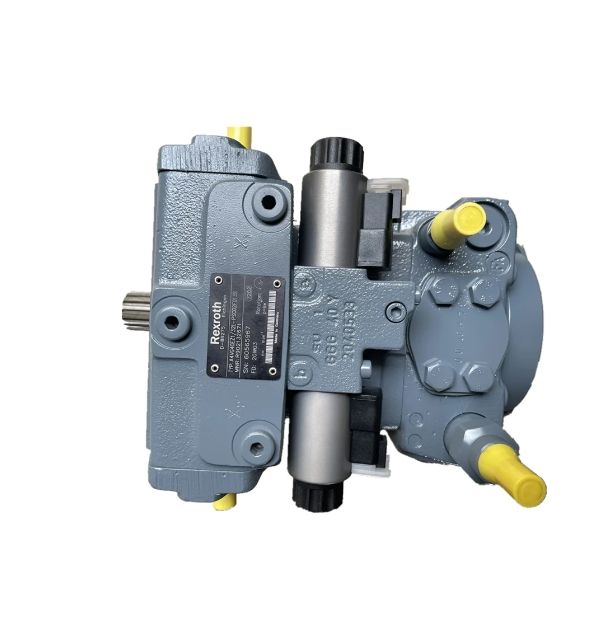

Гидронасос Bosch RexRoth A4VG40 — это аксиально-поршневой насос с переменным рабочим объемом, широко используемый в различных гидравлических системах. Он известен своей надежностью, эффективностью и долговечностью, что делает его популярным выбором в строительной, сельскохозяйственной и горнодобывающей технике.

Технические характеристики

• Рабочий объем: 40 см³/об
• Максимальное рабочее давление: 400 бар
• Номинальное давление: 350 бар
• Максимальная частота вращения: 3050 об/мин
• Максимальный поток: 122 л/мин (при 3050 об/мин)
• Тип управления: электрогидравлический регулятор или механический регулятор

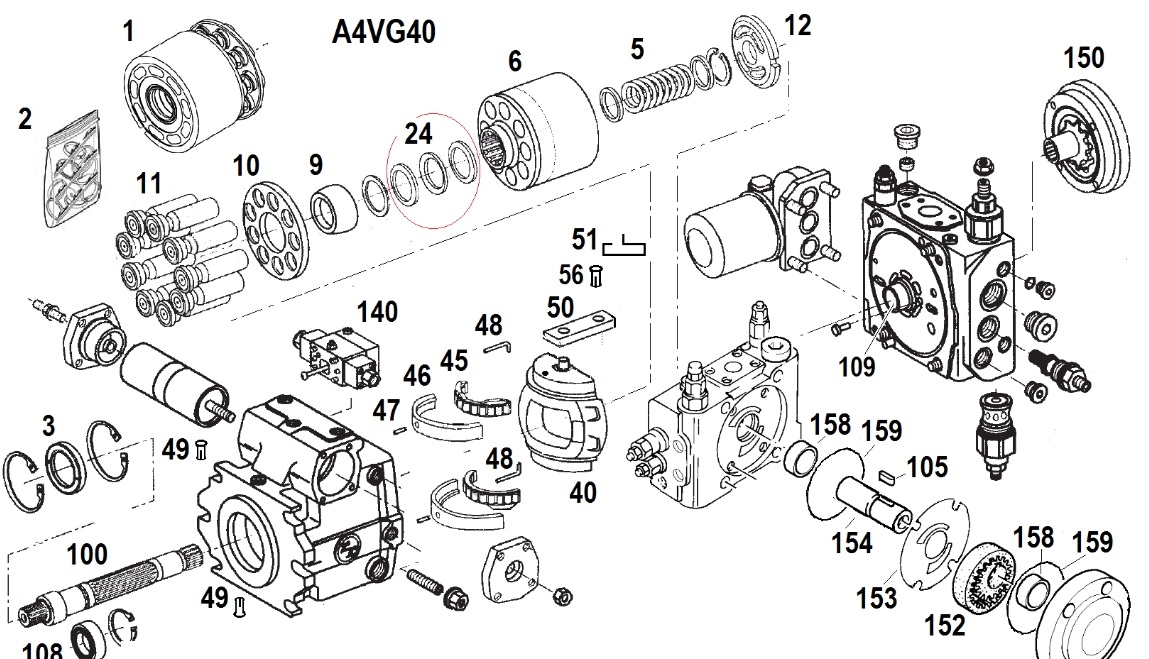

Позиция             Наименование

• 2             Комплект уплотнений с манжетой
• 3             Манжета 40x62x6
• 5             Пружина блока
• 6             Блок цилиндров 93x80
• 9             Шарнир
• 10          Прижимная пластина
• 11          Поршень с башмаком 15.2x63.1
• 12          Распределитель R
• 12          Распределитель L
• 24          Тарельчатая пружина
• 40          Поворотная плита
• 45          Роликовый подшипник (одинарные ролики)
• 46          Седло подшипника (для одинарных роликов)
• 48          Скрепка крючок
• 49          Ось скрепки
• 50          Скользящий брусок
• 100        Ведущий вал 14Td31L242
• 100        Ведущий вал 15Td25L232
• 100        Ведущий вал 14Td30L232
• 105        Шпонка 4x4x10
• 108        Большой подшипник вала 35x62x20
• 108        Большой подшипник вала 35x62x20
• 150        Шестерённый насос F09 T15d127
• 150        Шестерённый насос F07 T15-T14
• 150        Шестерённый насос T9d82 (квадратный)
• 150        Шестерённый насос F02 T15d127
• 150        Шестерённый насос F01 T9d82
• 150        Шестерённый насос F04 T15d116
• 150        Шестерённый насос F02 T13-T15 d116
• 150        Шестерённый насос F00 T15-глух.
• 150        Шестерённый насос F01 T9d82 (круглый)
• 151        Корпус НШ глух.
• 152        Шестерённая пара 77x12.45
• 153        Пластина скольжения НШ 97.5x36.5
• 154        Вал-муфта НШ T13
• 154        Вал-муфта НШ T9
• 158        Втулка скольжения
• 159        Резиновое кольцо 76x3

Перечень работ, выполняемых в процессе ремонта, диагностики и наладки

Диагностика

1. Визуальный осмотр:

   • Проверка насоса на наличие утечек масла, внешних повреждений и износа.
   • Осмотр состояния уплотнений и прокладок.

2. Проверка давления:

   • Измерение давления на входе и выходе насоса с использованием манометров.
   • Сравнение полученных значений с техническими характеристиками.

3. Анализ масла:

   • Проведение анализа гидравлического масла на наличие загрязнений и металлических частиц.

4. Проверка производительности:

   • Измерение потока жидкости на выходе насоса при различных рабочих режимах.
   • Сравнение данных с номинальными характеристиками насоса.

Ремонт

1. Разборка:

   • Разборка насоса с использованием специальных инструментов.
   • Детальный осмотр внутренних компонентов, таких как поршни, цилиндры, клапаны и подшипники.

2. Очистка:

   • Очистка всех деталей от загрязнений и остатков масла.
   • Использование чистящих средств, рекомендованных производителем.

3. Замена деталей:

   • Замена всех изношенных или поврежденных деталей на оригинальные запчасти.
   • Особое внимание уделяется уплотнениям, прокладкам и другим критически важным компонентам.

4. Сборка:

   • Сборка насоса в обратной последовательности.
   • Использование нового комплекта уплотнений и прокладок при сборке.

Наладка и тестирование

1. Заполнение маслом:

   • Заполнение насоса качественным гидравлическим маслом, соответствующим спецификациям.

2. Первый запуск:

   • Запуск насоса на низких оборотах для проверки наличия утечек и правильности сборки.
   • Постепенное увеличение оборотов до номинальных значений.

3. Регулировка параметров:

   • Регулировка давления и производительности насоса в соответствии с требованиями.
   • Настройка управления насоса (электрогидравлический регулятор или механический регулятор).

4. Финальное тестирование:

   • Проведение финальных тестов на различных рабочих режимах.
   • Проверка стабильности работы насоса и соответствия техническим характеристикам.

Советы по наладке и дальнейшей эксплуатации

1. Использование качественных материалов:

   • Используйте только оригинальные запасные части и качественное гидравлическое масло, соответствующее рекомендациям производителя.

2. Регулярное обслуживание:

   • Проводите регулярное профилактическое обслуживание насоса, включая замену масла и фильтров, проверку состояния уплотнений и прокладок.

3. Контроль параметров:

   • Регулярно проверяйте давление и производительность насоса, сравнивая полученные значения с номинальными характеристиками.

4. Соблюдение условий эксплуатации:

   • Соблюдайте рекомендации производителя по рабочим условиям, включая температурные режимы и допустимые нагрузки.

5. Обращение к профессионалам:

   • Для проведения сложных ремонтов и наладки насоса обращайтесь в специализированные сервисные центры, такие как «СПЕЦ-ЗАПЧАСТЬ ГРУПП».

Для получения более детальных инструкций и рекомендаций по ремонту и обслуживанию гидронасоса Bosch RexRoth A4VG40, обратитесь к официальной документации и специалистам производителя.
