Caterpillar 3116 сборка двигателя

Caterpillar 3116 сборка двигателя

Краткие характеристики двигателя:
Рабочий объем — 6.6л
Мощность — 230л/с
Число и расположение цилиндров — 6, рядное.

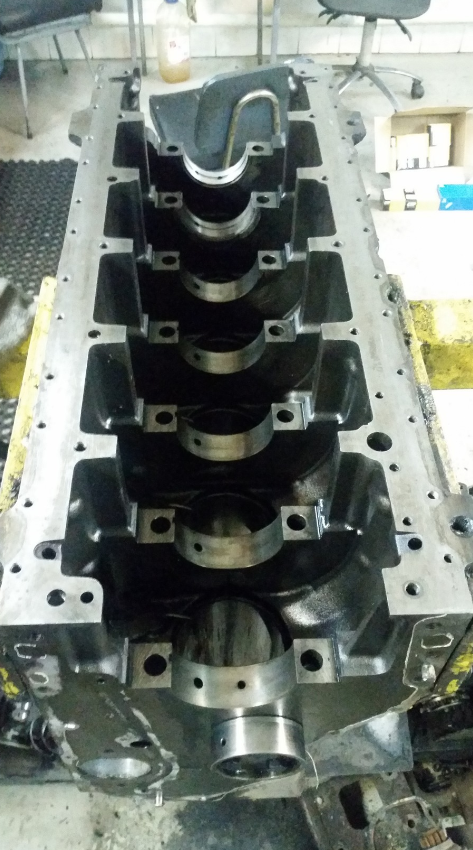

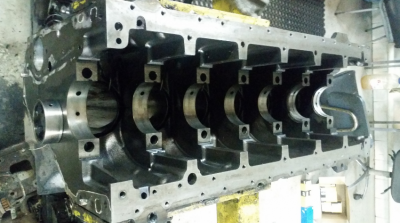

У нас в распоряжении.

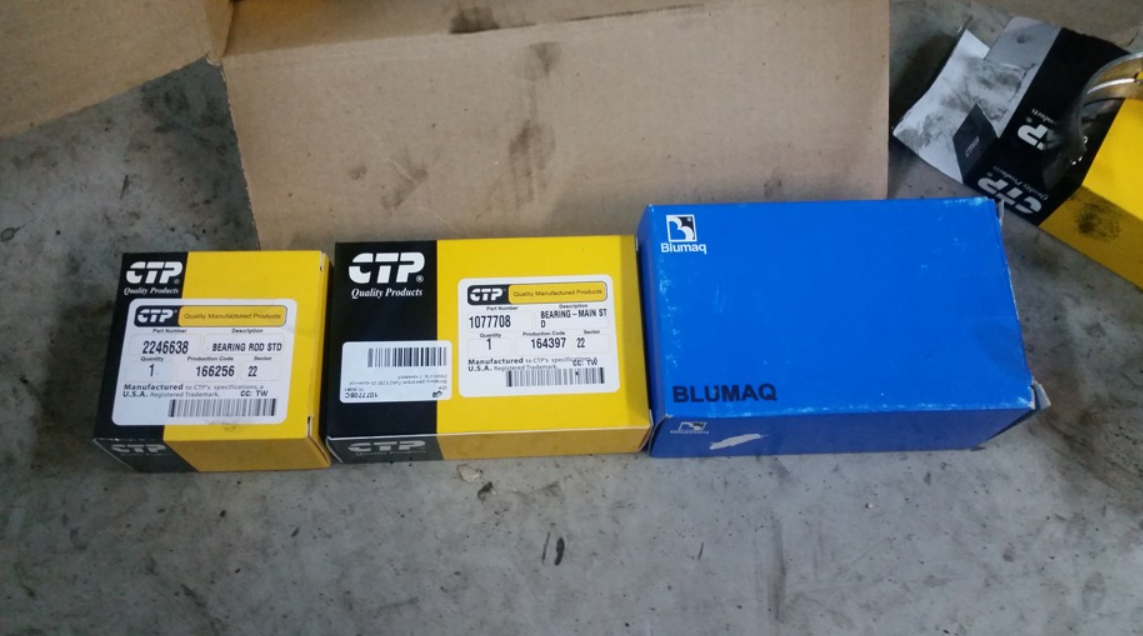

Вкладыши шатунные и коренные.

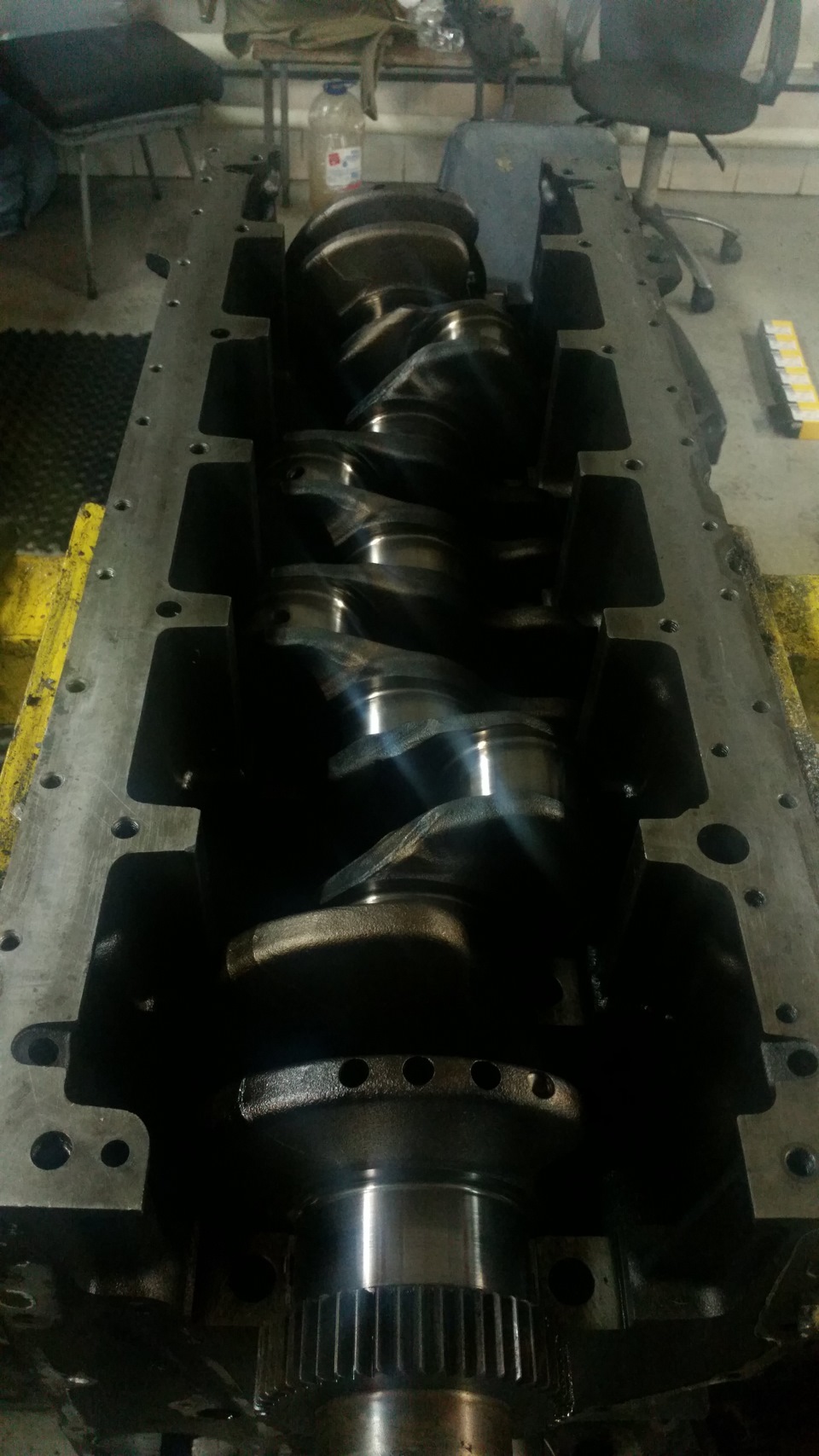

Насухо протираем.

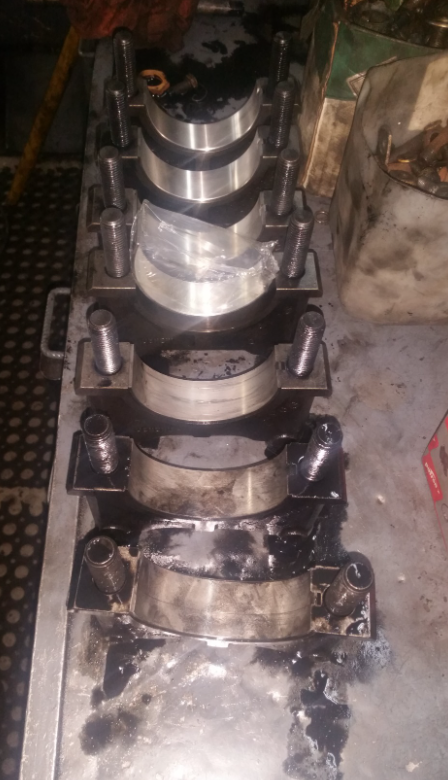

Устанавливаем вкладыши на крышки. Так же изначально насухо их протерев. После установки вкладышей смазать их маслом.Важно не перепутать вкладыши! на блок устанавливаем с проточкой и отверстием.

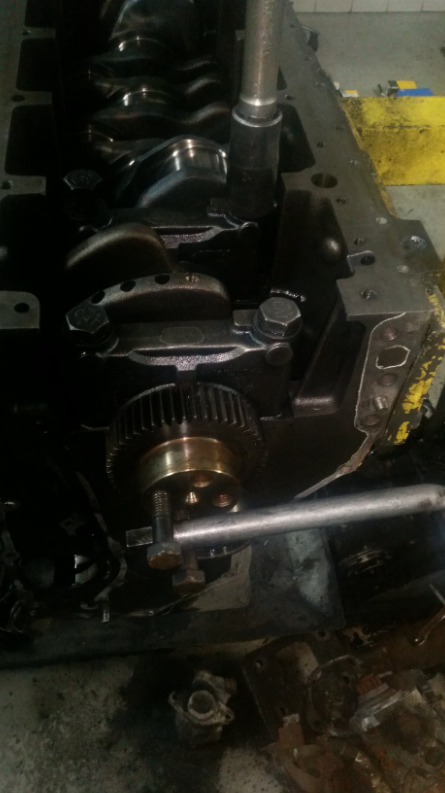

Крышки устанавливаем так, чтобы вкладыши были замок к замку. После установки каждой из крышек проворачиваем коленвал, чтобы не было непредвиденных ситуаций, мало ли что закусит.

Каждый поршень имеет три кольца (снизу вверх) маслосъемное, компрессионное с проточкой, компрессионное без проточки.

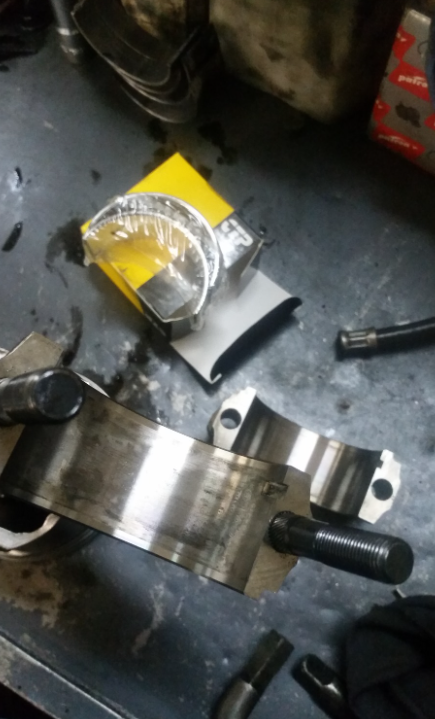

На шатуны, устанавливаем шатунные вкладыши, по такому же принципу, как и коренные вкладыши.

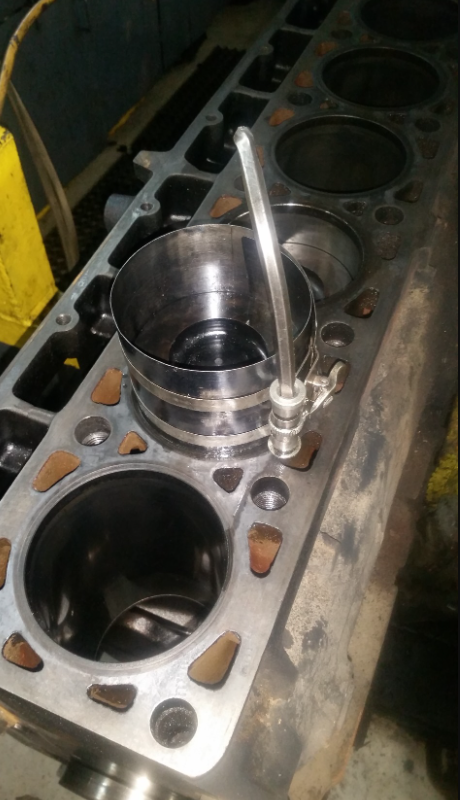

С помощью опрессовки поршневых колец, устанавливаем поршня в цилиндры. Для удобства установки шатунные шейки желательно опустить в нижнюю мертвую точку. Так же следует обратить внимание на форсунки подающие масло на стенки цилиндра и при установке поршней не повредить их.

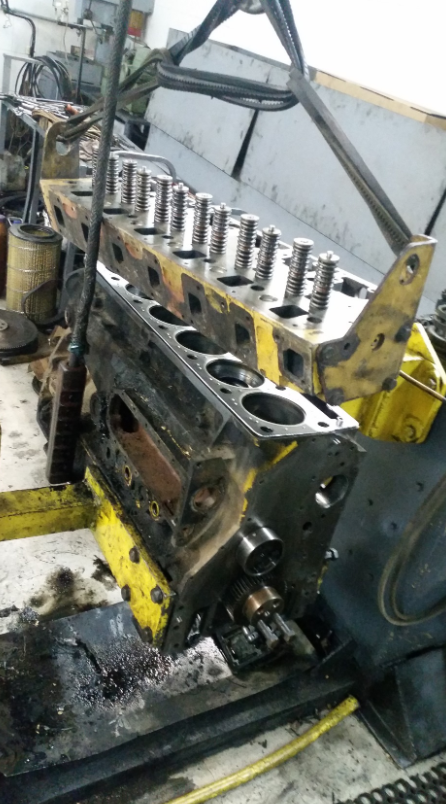

Зачищаем поверхность блока цилиндров от грязи, устанавливаем прокладку ГБЦ, и устанавливаем саму голову

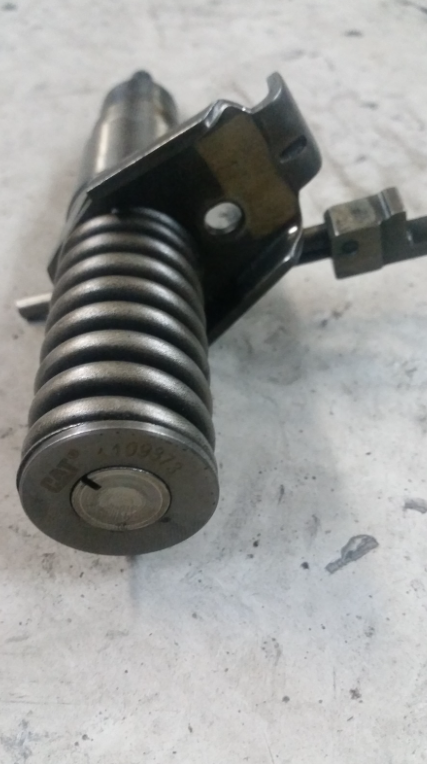

На форсунке меняем резиновые уплотнительные кольца. И устанавливаем ее в ГБЦ, предварительно смазав ее маслом, для облегчения установки.

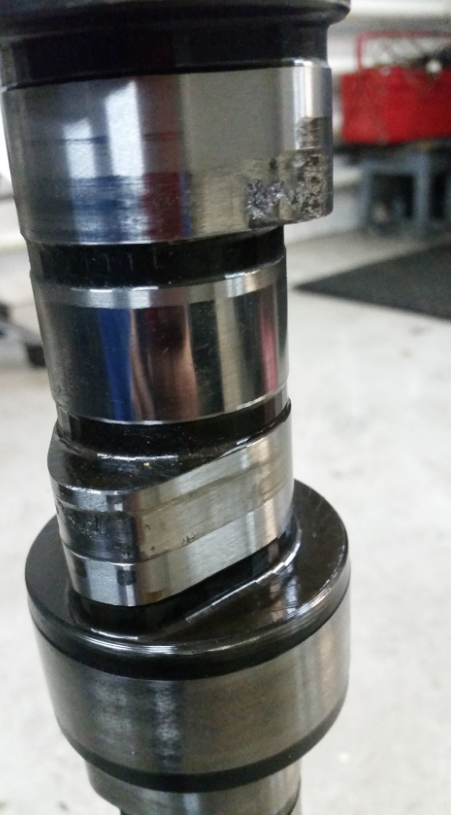

Устанавливаем распределительный вал. Вот пример распредвала, который не подлежит установке в силу дефектов.

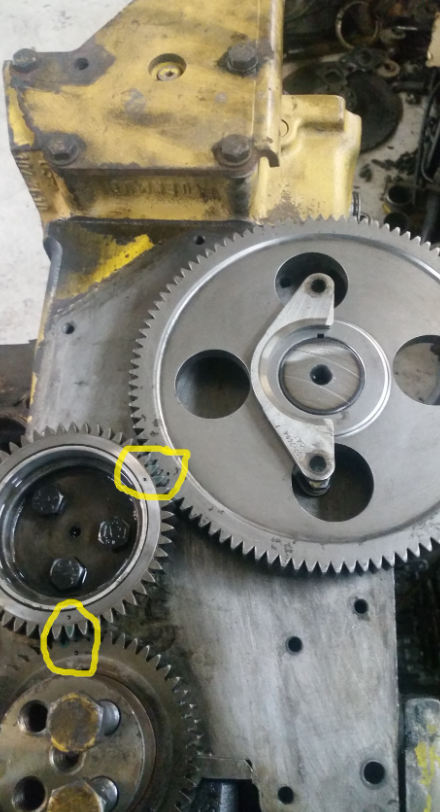

При установке распеределительного вала совмещаем метки. 1-ый находится в верхней мертвой точке (ВМТ).

Устанавливаем ролики толкателей. Такая крышка содержит 6 роликов, которые отвечают за 2 цилиндра (выпуск, форсунка, впуск).

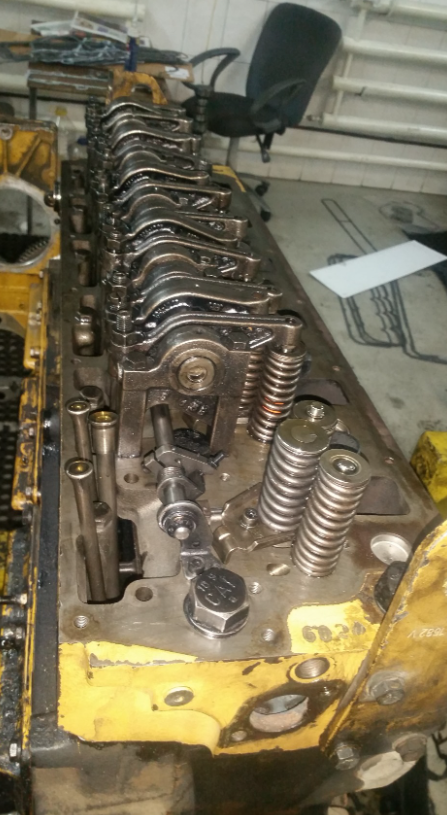

Дошли до коромысел и толкателей. Места соприкосновений обрабатывам маслом, дабы первые секунды пуска двигателя, он не работал на сухую.

Регулируем клапана. Выпуск — 0.64мм, впуск- 0.38мм. Форсунка- 65,72.
