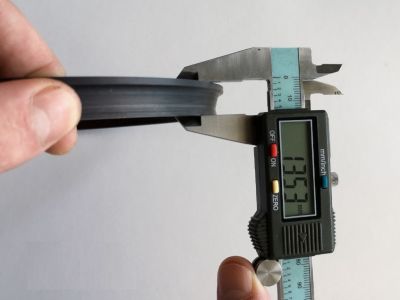

В первую очередь необходимо понимать, что резиновое кольцо (и круглого сечения, и трапециевидного) эластично, поэтому замерять его диаметр и толщину нет никакого смысла. Замеры будут недостоверными и их нельзя принимать во внимание. Зато с его помощью мы можем узнать размеры посадочного корпуса самого узла, в которое вставляется доукон (ответной части). Для этого установите резиновое уплотнение на металлическое кольцо доукона. Таким образом оно меньше деформируется при замерах. Замерьте первый диаметр (D) — внешний диаметр доукона с резиновым кольцом вместе.
Внешний диаметр D1 без резинового уплотнения
Снимите резиновое кольцо и замерьте внешний диаметр D1 металлического кольца по самой широкой части без резинового уплотнения.
Внутренний диаметр D2
Замерьте внутренний диаметр (D2). Для этого размера допускается погрешность в измерениях до 2 мм. Также, при замере внутреннего диаметра доукона обратите внимание на толщину губок (выделили красным кружком на фото справа). Если они выглядят как на фото ниже, то не забудьте в полученному диаметру на нониусе (шкале делений) прибывать толщину этих губок. Например, внутренний диаметр уплотнения имеет размер 300 мм, а на шкале будет 280 мм. Прибавим толщину губок 20 мм и узнаем истинный размер. Наружный размер считается прямо по шкале.
Высота металлических колец
Замерьте высоту одного (h) или двух (H) металлических колец без резиновых уплотнений.
Такая процедура замера обеспечивает максимально точный подбор уплотнения, устраняя путаницу и обеспечивая нужные данные для наших технических специалистов.
