Типы доуконов (профили)
Типы доуконов (профили)

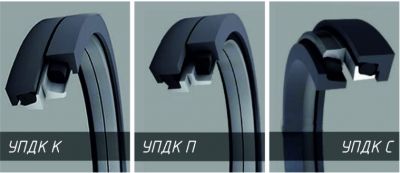

В зависимости от формы сечения эластомерных и металлических компонентов, плавающие двойные конические (УПДК) уплотнения классифицируются на различные типы.
Стандартные доуконы УПДК К с резиновым кольцом круглого сечения используются в опорных и поддерживающих катках, натяжных колесах импортных (например, Komatsu, Caterpillar, Hitachi, Liebherr и др.) и отечественных (ЧТЗ, Четра Промтрактор) гусеничных экскаваторах, бульдозерах и тракторах. Эти уплотнения также могут применяться в бортовых редукторах, шарнирах гусеничной техники, карьерных самосвалах (например, Белаз), боронах сельскохозяйственных прицепных агрегатов и горно-шахтном оборудовании (проходческие комбайны, фрезы, дробилки, буровые установки и т. д.).
Плавающие уплотнения УПДК П (HDDF) оснащены эластомерными кольцами прямоугольного (или трапециевидного, ромбовидного) сечения и угловыми металлическими кольцами (L-сечения). Их преимущество заключается в сниженном требовании к пространству для монтажа по сравнению с уплотнениями УПДК К. Монтаж этих уплотнений не требует специального инструмента, но при этом важно точно измерять размеры, так как любые отклонения могут негативно сказаться на резерве упругости. Особенность таких уплотнений заключается в наличии канавок на поверхности металлического кольца, препятствующих скольжению и перекручиванию прямоугольного кольца в процессе эксплуатации. Уплотнения УПДК П чаще всего используются в винтовых транспортерах и шахтных скребковых конвейерах.
Доуконы специальной конструкции УПДК С представляют собой разновидность уплотнений УПДК К, выглядящих как развернутые. Они также состоят из эластомерных колец круглого сечения и тороидальных металлических колец, предназначенных для эксплуатации в особых грязных условиях.
Кроме того, существуют дополнительные нестандартные типы доуконовых уплотнений, и компания готова предложить индивидуальные конструкторские решения в соответствии с потребностями клиента.
Термин "Доукон" был впервые использован компанией CAT (Caterpillar) и обобщает все названия, связанные с конструктивными особенностями этого уплотнения и принципом его герметичной работы.
Термин "торцевое" или "тороидальное" уплотнение относится к конструктивным особенностям, связанным с торцевыми нагрузками. Несмотря на это, следует отметить, что также существуют уплотнения для насосов, которые, несмотря на схожее название, не имеют ничего общего с доуконами.
Термины "конусное", "микроконусное" (или "микроконус"), "двухконусное" также используются в качестве синонимов доуконовых уплотнений и связаны с особенной конструкцией металлического кольца.
Наши специалисты готовы профессионально подобрать необходимое доуконовое уплотнение, обеспечив долгосрочную эффективность работы узла.
